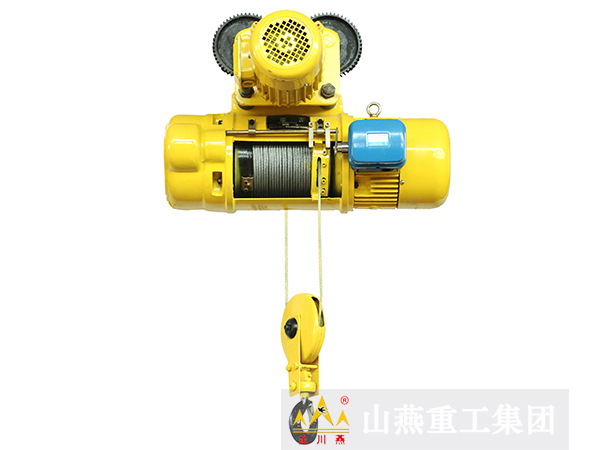

CD1型電動葫蘆是一種輕小型起重設備,它可以安裝在單梁起重、橋式起重、門式起重機、懸臂起重機等多種起重機上,稍加改動,還可以做卷揚機,可以滿足一般場合的使用要求,因此它是工廠、礦山、港口、倉庫、貨場、商店等常用的起重設備之一,是提高勞動效率、改善勞動條件的必備起重機械。
系列說明:
CD1型電動葫蘆 起重量:0.5T、1T、2T、3T、5T、10T、20T
CD1型電動葫蘆起升高度:6m、9m、12m、18m、24m、30m
CD1型電動葫蘆工作級別:M3
CD1型電動葫蘆防護級別:IP44 IP54
CD1型電動葫蘆起升速度:8m/min[10t為7m/min]
CD1型電動葫蘆產品說明:MD1型電動葫蘆是一種輕小型起重設備。

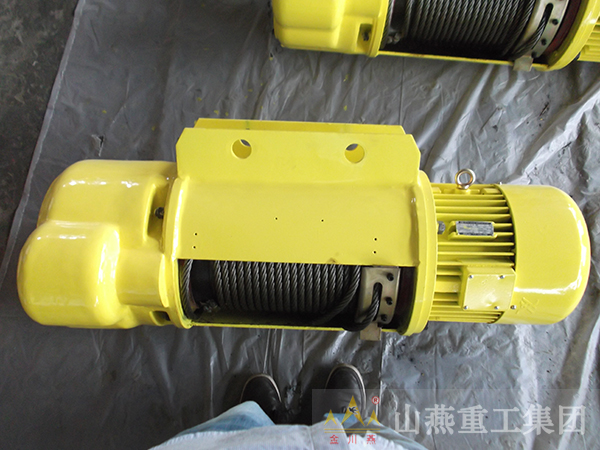

CD1型電動葫蘆主要結構:減速器,運行機構,卷筒裝置,吊鉤裝置,聯軸器,軟纜電流引入器,限位器.電機采用南京電機總廠錐形轉子電動機,集動力與制動力于一體.
CD1型電動葫蘆安裝使用:葫蘆單梁,橋式起重機,門式起重機,懸掛起重機上.稍加改造,還可以作卷揚用.因此,它是,是提高勞動效率,改善勞動條件的必備機械.
重量輕、體積小、結構緊湊、品種規格多、運行平穩、操作簡單,使用方便。它們可以在同一平面上直的、彎曲的、循環的架空軌道上使用,也可以在以工字鋼為軌道的電動單梁、手動單梁、橋式、懸掛、懸臂、龍門等起重機上使用。
本產品采用較大起動力矩錐形轉子制動異步電動機,無需外加制動器。電機負載持續率為25%,電機采用B級或F級絕緣,電機防護等級IP44/IP54,本品 采用三級定軸斜齒輪傳動結構,齒輪和齒輪軸用經過熱處理的合金鋼制成。箱蓋由優質鑄鐵制成,裝配嚴密,密封良好。采用能在緊急情況下切斷主電路,并帶有上 下行程保護斷火限位器的位置。確保了電動葫蘆的安全運行。電器元件壽命長,使用更可靠。采用GB1102-74〔6*37+1〕型起重鋼絲繩,保證了經久 又耐用。并有繩操縱和無繩遙控兩種方式。
CD1(MD1)型電動葫蘆適用于溫度-20℃—40℃,相對濕度≤85%,海拔1000m以下,無火災、爆炸危險和腐蝕性介質的環境中工作,禁止調運熔化金屬,有毒、易燃、易爆物品。所適用的電源為交流三相、50Hz、380v;本產品的工作類型為中級,使用中機構工作級別每提高一級,其額定起吊量必須相應降低20%。
型號 | 0.25TON | 0.5TON | 1TON | 2TON | 3TON | 5TON | 10TON |
起重量 T | 0.25 | 0.5 | 1 | 2 | 3 | 5 | 10 |
標準起重高度 m | 3-9 | 6-12 | 6-30 | 6-30 | 6-30 | 6-30 | 6-30 |
起升速度 m/min | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 7(7/0.7) |
運行速度 m/min | 20(30) | ||||||
鋼絲繩型號 | 6×19-3.6 | 6×37-4.8-180 | 6×37-7.4-180 | 6×37-11-155 | 6×37-13-170 | 6×37-15-200 | 6×37-15-200 |
工字梁軌道型號 | 16-22b | 16-28b | 16-28b | 20a-32c | 20a-32c | 25a-63c | 28a-63c |
環形軌道最小半徑 m | 0.8 | 1.5 | 1.5-4 | 2-4 | 2-4 | 2.5-5 | 3.5-9 |
電壓 V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
頻率 Hz | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
相數 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
我公司也可以根據客戶提供得樣品和設計圖紙生產各種非標鋼絲繩電動葫蘆產品,以滿足客戶不同得需求。我們奉行科技是第一生產力的原則并且嚴格貫徹質量標準,從采購原材料到貨物運輸整個流程都有嚴格控制。我們的目標是產品合格率達到100%,確保產品的優質精良。
山燕起重產品嚴格按國家3包執行,產品質量由中國人民保險公司(PICC)承保,請放心使用。
以上參數為常規型號,另公司可根據您的需求量身定制。更多關于電動葫蘆的文章請關注:http://www.dongguanqimo.com
