MD1鋼絲繩電動葫蘆較CD1型電動葫蘆的區別就是單雙速,MD1雙速電動葫蘆的一個主要優點就是當重物快要提升至指定高度時可以更換按鈕降低重物的起升速度使用更安全。鋼絲繩電動葫蘆除可單獨使用外,還可以同手拉葫蘆,環鏈電葫蘆或電動小車裝配在一起使用,這樣使用更方便用途更廣泛。

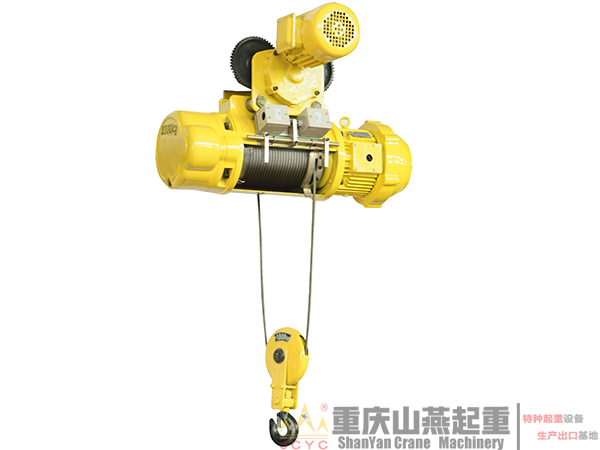

黃顏色MD1鋼絲繩電動葫蘆
MD1型電動葫蘆取代了老系列產品。具有重量輕、體積小、結構緊湊、品種規格多、運行平穩等優點。它們可以在同一平面上做直的、彎曲的、循環的架空軌道上使用,也可以在以工字鋼為軌道的電動單糧、手動單梁、橋式、懸掛、懸臂、龍門等起重機上使用。
該產品的部分大致可分為:減速器、控制箱、鋼絲繩、錐形電動機、按鈕開關。
其中各部分的作用及功能如下:
減速器:是采用三級定軸斜齒輪傳動機構,齒輪和齒輪軸均經過熱處理的合金鋼制成,箱體,箱蓋由優質鑄鐵制成,裝配嚴密,密封良好。
控制箱:是采用能在緊急情況下切斷主電路,并帶有一個上下行程保護段火限位器的裝置。
鋼絲繩:是采用型起重鋼絲繩,它保證了經久耐用。錐形電動機:起升電機采用較大的動力矩錐形轉子制動異步電動機,無須外加制動器。
按鈕開關:采用手操式,輕巧靈便,分有繩操縱和無繩遙控兩種方式。
應用范圍:MD1型廣泛應用在工廠、貨棧、碼頭、電站、伐木場等場合,是起升搬運物品,理想的起重設備。
運行條件:環境溫度:20℃~+40℃ 工作制度:中級JC25% 重級:JC40% 當中級工作制度電動葫蘆的起重量降低30%時,即為重級工作制度JC40%的電動葫蘆。
型號 | MD1鋼絲繩電動葫蘆 | ||||||
起重量(噸) | 0.5 | 1 | 2 | 3 | 5 | 10 | |
起升高度(米) | 6-12 | 6-30 | 6-30 | 6-30 | 6-30 | 6-30 | |
起升速度(米/分) | MD1(8/0.8) | MD1(7/0.7) | |||||
運行速度(米/分) | 20 | ||||||
鋼絲繩規格(GB359-64) | 6*37+1 | ||||||
工字梁軌道型號(GB706-65) | 16-28b | 16-28b | 20a-32c | 20a-32c | 25a-63c | 25a-63c | |
環形軌道最小半徑(米) | 1.5 | 1.5-3.5 | 2-4 | 2-4 | 2-4 | 3-7.2 | |
起重電機 | 型號 | ZD21-4 | ZD22-4 | ZD31-4 | ZD32-4 | ZD41-4 | ZD51-4 |
額定功率(千瓦) | 0.8 | 1.5 | 3 | 4.5 | 7.5 | 13 | |
額定轉速(轉/分) | 1380 | 1380 | 1380 | 1380 | 1400 | 1400 | |
額定電流(安) | 2.2 | 4 | 7 | 10 | 16.5 | 28 | |
運行電機 | 型號 | ZDY11-4 | ZDY11-4 | ZDY12-4 | ZDY12-4 | ZDY21-4 | ZDY21-4 |
額定功率(千瓦) | 0.2 | 0.2 | 0.4 | 0.4 | 0.8 | 0.8X2 | |
額定轉速(轉/分) | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | |
額定電流(安) | 0.7 | 0.7 | 1.3 | 1.3 | 2.2 | 2.2X2 | |
自重(千克) | 135-195 | 180-255 | 250-360 | 320-440 | 590-800 | 820-1125 |
備注:山燕起重產品嚴格按國家3包執行,產品質量由中國人民保險公司(PICC)承保,請放心使用。
山燕起重產品嚴格按國家3包執行,產品質量由中國人民保險公司(PICC)承保,請放心使用。
以上參數為常規型號,另公司可根據您的需求量身定制。
